适用领域：新能源汽车电机、压缩机电机、高能效工业电机等自动叠铆铁芯高速精密自动化冲压.

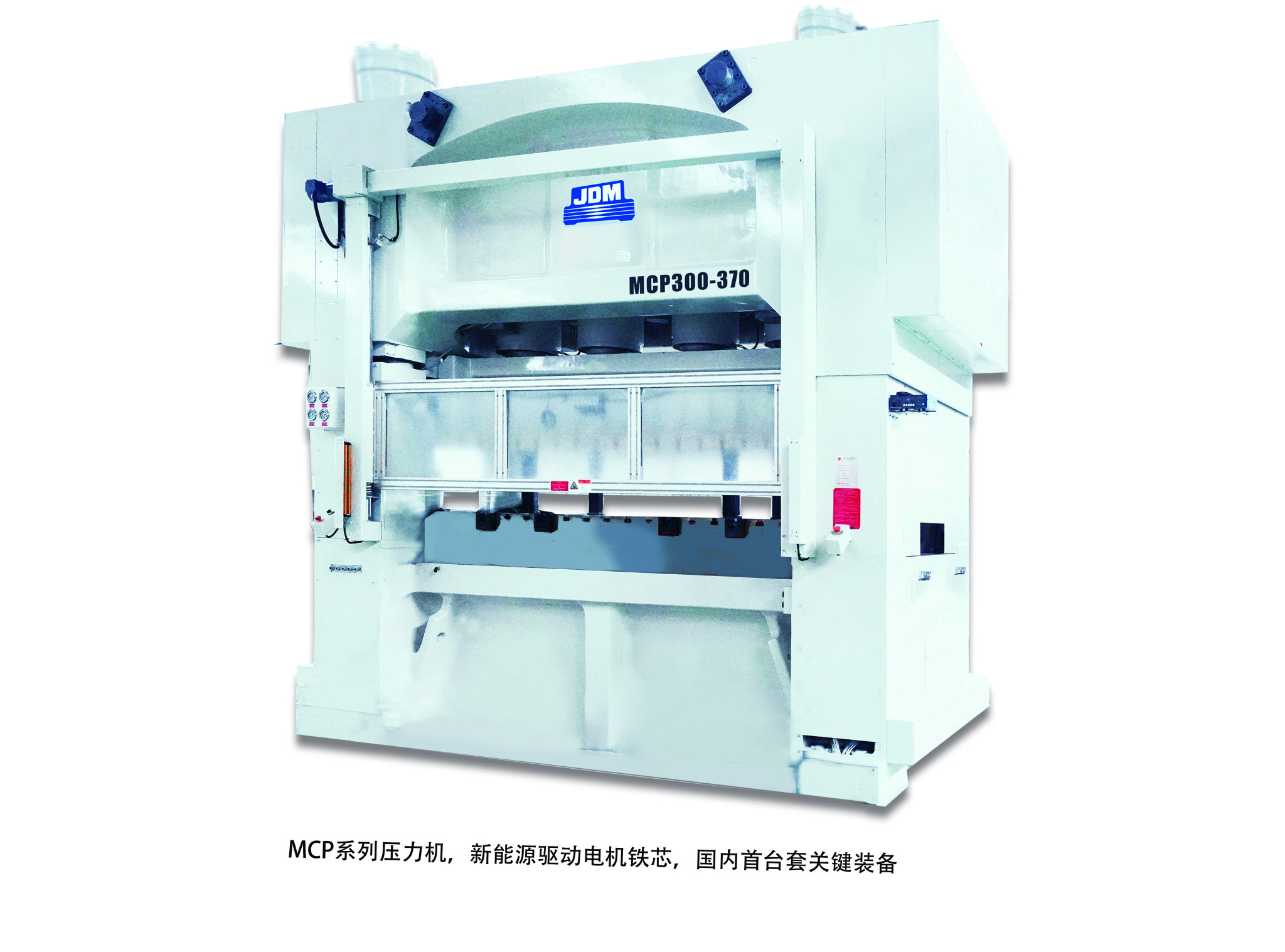

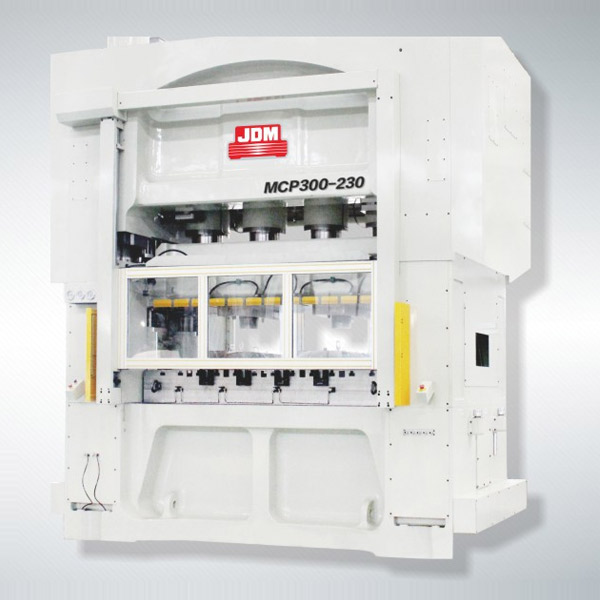

MCP高速冲压机功能特点:
四柱顶置油缸结构,双驱技术,滑块多点施力,高刚性铸造预应力床身,低惯量离合制动器,精密轴承,恒温润滑冷却系统。
高速：轻量化、完全动平衡设计，300-400SPM负荷稳定运行
高刚性：高强度铸造床身，刚度1/15000-1/20000，多点施力滑块扰度为双点的1/2。
、
高精度：静态精度：JIS特级允差的1/2，下死点动态精度：GB/T 29548超精密级
大台面：最大台面3.7米，适应新能源汽车发展需要，与国际同步，吨位更大.
项目 | Unit | MCP200-175 | MCP220-200 | MCP300-230 | MCP300-270 | MCP300-330 | MCP300-370 | MCP400-280 | MCP400-330 | MCP400-370 | MCP500-330 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | Kn | 2000 | 2200 | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | 500 | |
| 施力点数 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 能力发生点 | mm | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 滑块行程 | mm | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 冲压次数 | spm | 150～500 | 150～450 | 120～420 | 120～400 | 100～350 | 100～300 | 100～300 | 100～300 | 100～300 | 80～280 | |
| 装模高度 | mm | 370～430 | 420～480 | 420～520 | 420～520 | 520～620 | 520～620 | 520～620 | 520～620 | 520～620 | 550～650 | |
| 最小装模高度时提升量 | mm | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 滑块尺寸 | mm | 1750×700 | 2000×700 | 2300×800 | 2700×800 | 3300×900 | 3700×1000 | 2800×1000 | 3300×1000 | 3700×1000 | 3300×1200 | |
| 工作台板尺寸 | mm | 1750×950 | 2000×950 | 2300×1000 | 2700×1000 | 3300×1000 | 3700×1200 | 2800×1200 | 3300×1200 | 3700×1200 | 3300×1300 | |
| 工作台板厚度（标准） | mm | 200 |
| 210 | 250 | 250 | 250 | 280 | 280 | 280 | 300 | |
| 落料孔尺寸 | mm | 1500×310 | 1800×310 | 2000×410 | 2400×400 | 3000×500 | 3200×500 | 2500×510 | 3000×500 | 3200×500 | 2800×580 | |
| 主电机功率 | kW | 2×15 | 2×15 | 2×22 | 2×22 | 2×22 | 2×22 | 2×30 | 2×30 | 2×30 | 2×37 | |
| 总功率 | kW | 37 | 37 | 51 | 51 | 51 | 51 | 70 | 70 | 70 | 90 | |
| 正面开口宽度 | mm | 1800 | 2050 | 2350 | 2750 | 3350 | 3750 | 2850 | 3350 | 3750 | 3350 | |
| 精度（JIS B6402) | 特级 | 特级 | 特级 | 特级 | 特级 | 特级 | 特级 | 特级 | 特级 | 特级 |
